Natchnął mnie nowy projekt, coś małego, niewielkiej mocy. Coś, na czym można by grać w mieszkaniu, nie zakłócając spokój współlokatorom. Taka właśnie ma być Iskra. Podstawą do jej budowy jest popularny w internecie schemat wzmacniacza lampowego o nazwie „Firefly”. Moc 1W, elementy, jak i konstrukcja zminimalizowana. Co z tego wyjdzie ? Się zobaczy … 😉
Tym razem prace rozpocząłem od elektroniki. Zaprojektowałem płytkę (PCB), po czym wydruk na papier kredowy. Termotransferem przeniosłem wzór ścieżek na miedź.
Następnie płytka do do kąpieli (wytrawiarki).

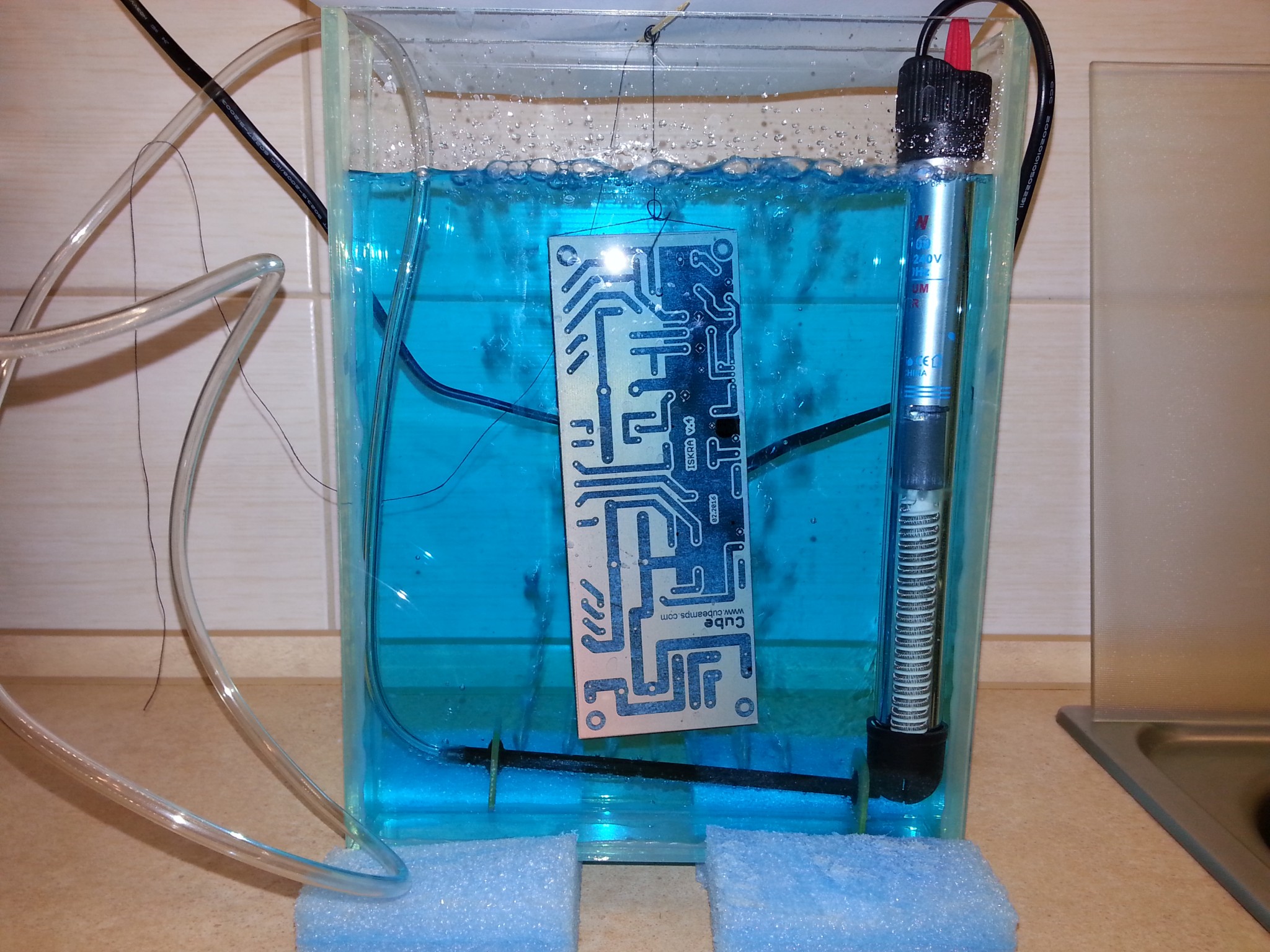

Na zdjęciu z prawej widać jak powoli znika miedź, która nie była przykryta tonerem. Po wytrawieniu w ten sam sposób naniosłem na płytkę opis elementów, a następnie po stronie ścieżek miedź pocynowałem na całej powierzchni aby zabezpieczyć ścieżki przed utlenianiem.
Część elementów wlutowałem. Nie mam co za bardzo się śpieszyć, mam czas. Transformatory zamówione (czas oczekiwania 14-21 dni). Nawija oczywiście firma Selenoid S.C. Świetnie nawinięte za baaaardzo rozsądną cenę. Po za tym polska firma, a lubię wspierać to co nasze, czyli polskie !
C.D.N. …
